Лобзиковый станок ЛС01.Drill Powered Wooden

Сфера применения лобзиковых станков

Назначение лобзиковых станков: выпиливание криволинейных контуров сложной формы из листовых заготовок, а также выполнение резов на внутренних поверхностях заготовок без нарушения внешнего контура. С помощью лобзиковых станков, как и ленточнопильных, обрабатываются преимущественно древесные материалы.

Это оборудование широко используется при изготовлении мебели, музыкальных инструментов и других изделий из дерева и плотных листовых материалов. Покупают лобзиковые станки и для личного использования в домашней мастерской.

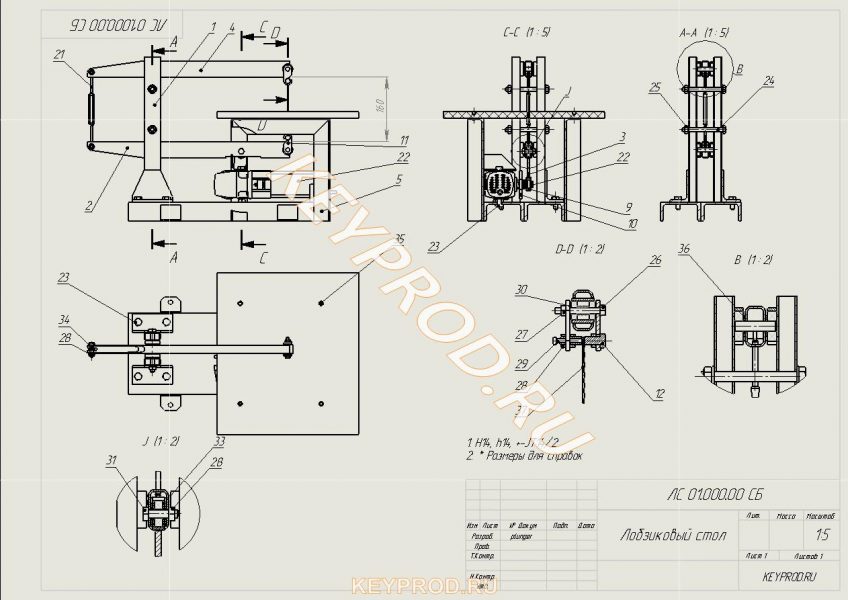

Конструкция и характеристики лобзикового станка

Конструктивно лобзиковый станок состоит из следующих основных частей:

• рабочий стол;
• привод;
• кривошипно-шатунный механизм;
• пила;
• механизм натяжения;

На рабочем столе располагается обрабатываемая деталь. Многие модели станков снабжены поворотным механизмом, позволяющим изменять угол наклона стола и тем самым обеспечивать выполнение наклонного реза. Поворотный механизм и упоры на поверхности стола могут быть снабжены градуировкой, упрощающей разметку. В большой мере размеры стола определяют предельную длину реза и максимальные размеры заготовки в направлении реза. Большинство лобзиковых станков ограничены длиной реза в 300-400 мм.

В качестве  привода используем небольшую болшарку ( УШМ 150)

Вращательный момент привода преобразуется кривошипно-шатунным механизмом в поступательно-возвратное движение в вертикальном направлении, которое сообщается пилке. Амплитуда вертикального движения ограничена 30-50 мм при частоте до 1000 колебаний в минуту. Может быть предусмотрен выбор частоты (скорости) пиления для учета плотности разрезаемого материала.

Лобзиковая пилка длиной 200-350 мм способна разрезать материл толщиной до 100 мм. В зависимости от типа выполняемого реза и плотности материала используются пилки шириной от 2 до 10 мм и толщиной от 0,6 до 1,25 мм.

Натяжное устройство обеспечивает равномерное и достаточное натяжение пилки во всех точках рабочего хода.
